KHLS電動小口徑單座調節閥

一、KHLS電動小口徑單座調節閥　概述

KHLS電動小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥的泄漏量符合ANSI Bl6.104標準。 產品符合GB/T4213-92、JB/T7387-94 。

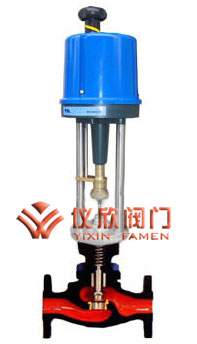

KHLS電動小口徑單座調節閥	KHLS電動小口徑單座調節閥解剖圖

二、KHLS電動小口徑單座調節閥 閥體、閥內組件

型 式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法蘭標準：JIS 、JB、ANSI、HG等
焊接連接：嵌接焊SW
材 料：鑄鋼、鑄不銹鋼、鈦、哈氏合金等耐腐蝕合金
上 閥 蓋：常溫型P -17~+230℃；
伸長I型EI -45~+566℃；
伸長I型EI -100~-45℃ -196~-100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：金屬密封 等百分比特性(%CF)和線性特性(LCF)
軟 密 封 等百分比特性(%TF)和線性特性(LTF)
材 料：不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、KHLS電動小口徑單座調節閥　流量特性

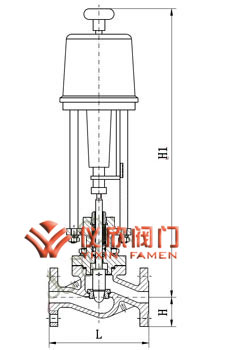

四、KHLS電動小口徑單座調節閥　外形尺寸

執行機構	H				φB	C	E
	常溫型（P）	伸長Ⅰ型（EⅠ）	伸長Ⅱ型（EⅡ）	伸長Ⅲ型（EⅢ）
DKZ-310	787	937	1097	1312	56	460	40
361LSA-08	506	656	816	1031	56	225	40
SKZ-310	787	937	1097	1312	56	460	40
PSL202	566	716	876	1091	-	-	40
