電動閥門氣動閥門自力式調節閥手動閥門
ZXQ98電動閥門智能手操定位器（以下簡稱為定位器）能與電位器或標準電流反饋的電動執行器配套對各種閥門進行精確定位操作，顯示直觀，操作方便。廣泛用于冶金、石化、建材、機械、水泥、制藥、食品、釀酒、造紙等行業電動閥門的精確控制。
二、ZXQ98電動閥門智能定位器 特點
自由選擇自動/手動方式； |
 |
● 電源：100~240VAC， 小于8W（其它電源電壓可定制）
● 環境溫度：0-50℃，濕度35~85%
● 外形及開孔尺寸：寬×高×深 96×96×110mm 開孔：91+1×91+1mm
● 顯示范圍：0.0-100.0%
● 顯示精度：0.1%
● 定位精度:最高定位精度為±0.1%
● 可接受電動執行器反饋信號：電位器：500Ω~5KΩ 電流：4-20mADC
● 輸入：標準電流/電壓：4~20m A/1~5ADC（其它輸入信號可定制），輸入阻抗250Ω
● 輸出（有正作用/反作用選擇及輸出上限和下限限定功能）：
①輸出繼電器觸點容量：交流250V，3A ②閥門開度反饋信號等比模擬輸出4~20A
● 可被設定的參數：
①上電狀態 ②最小設定開度 ③最大設定開度 ④定位精度 ⑤信號輸入異常動作或屏蔽
● 可被標定的參數：
①執行器量程零位②執行器量程滿位③輸入信號零點、滿度④輸出信號零點、滿度
◆注意：參數有密碼保護，③④參數工廠保留使用

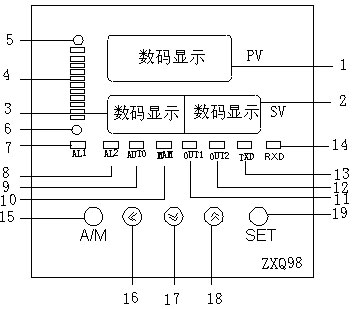

| NO. | 面板文字 | 內容 |
|---|---|---|
| 1 | PV | 閥位實際開度顯示 |
| 2 | SV | 外部閥位設定值/手動設定值 |
| 3 | 無 | 普通型保留使用,通訊型顯示通訊地址號 |
| 4 | 無 | 光柱指示閥位實際開度 |
| 5 | 無 | 指示執行器“開”繼電器閉合與否，閉合時亮，斷開時滅 |
| 6 | 無 | 指示執行器“閉”繼電器閉合與否，閉合時亮，斷開時滅 |
| 7 | AL1 | 保留使用 |
| 8 | AL2 | 保留使用 |
| 9 | AUTO | 自動狀態顯示燈 |
| 10 | MAN | 硬手操狀態顯示燈 |
| 11 | OUT1 | 自動時常亮，硬手操時閃亮 |
| 12 | OUT2 | 保留使用 |
| 13 | TXD | 通訊指示燈 |
| 14 | RXD | 通訊指示燈 |
| 15 | A/M | 自動/手動選擇鍵，進入參數設定鍵 |
| 16 | 無 | 保留使用 |
| 17 | 無 | 數字減少鍵 |
| 18 | 無 | 數字增加鍵 |
| 19 | SET | 設定鍵，通訊型進入通訊地址設定 |
 |
 |

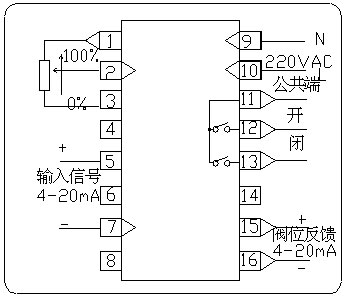

| ZXQ98電動閥門智能定位器儀表面板圖 | ZXQ98電動閥門智能定位器儀表接線方式 |
◆弱電信號線端子，接1KΩ執行器反饋電位器。如：1、2、3、分別接電動執行器內的反饋電位器的三個端子，其中2接電位器的滑臂，1接執行器開動作時與滑臂之間電阻不斷減小一端，3則接另一端；
◆端子5、7：為弱電信號線端子，接4~20mA輸入信號，用于儀表自動控制執行器全閉至全開，其中5接正，7接負
◆端子9、10：儀表電源，接交流220V，最好使用隔離電源或凈化電源，而避免與執行器使用同一電源（采用變壓器，接儀表電源的次級繞組懸空不接地）。
◆端子11、12、13：內接兩個繼電器，容量為AC250V，3A，12、13分別與與執行器的開、閉端子相接，繼電器觸點均處于常開狀態，由于端子用于控制電動執行器的開閉，其負載通常為感性負載，在開關斷開時會(huì )產生很高的感生電壓，干擾儀表工作，故應接上適當的電阻與電容串聯吸收保護電路。 端子11與執行器的公共端（COM）分別接電源的L、N。
◆端子5、16：為弱電信號線端子，輸出4~20mA執行器位置信號，有光電隔離，其中15接正，16接負。
儀表出廠時輸入信號按4~20mA標準電流信號標定，參照儀表的接線端子圖連接好儀表與電動執行器的接線后，需對執行器的零點和滿位進行標定，才能保證儀表正常工作。儀表的自動標定功能可以方便地對執行器標定。
參照儀表接線端子連接好電動執行器和電源連線，合理的儀表布線可以使儀表的工作更為可靠，為減少電
機干擾，應將電動執行器的電機控制線和反饋信號線分開走線；儀表的弱電信號線應盡量短些，若必須使用較長的連線時，應采用屏蔽信號線，外屏蔽與控制柜外殼妥善接地。
