保溫夾套閘閥

一、保溫夾套閘閥　概述

保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

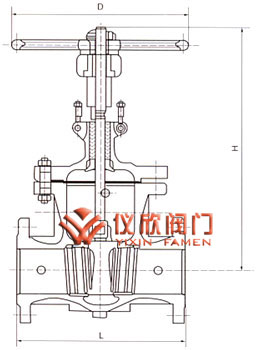

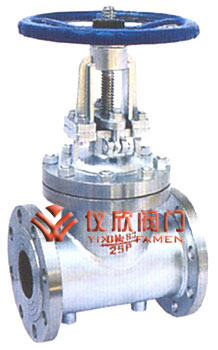

保溫夾套閘閥	保溫夾套閘閥尺寸圖

二、保溫夾套閘閥　標準規范

1、設計制造按GB12234-89  2、結構長度按GB12221-89  3、法蘭尺寸按JB/T79-94  4、閥門檢查和試驗按GB13927

三、保溫夾套閘閥　用途

保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。

設計制造	結構長度	連接法蘭	壓力溫度等級	試驗與檢驗
GB12234 API600	廠標	ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635	ANSI B16.34	API598 JB/T 9092

四、保溫夾套閘閥　外形尺寸

型號	壓力	公稱通徑 DN	尺寸
			L	D	D1	D2	b	z-d	H	D0
BZ41W-16P	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41W-25P	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640
