H42立式止回閥
一、H42立式止回閥 概述
H42立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
H42立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
 |
 |
H42立式止回閥 |

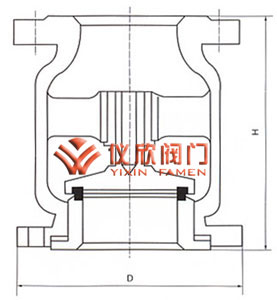

H42立式止回閥尺寸圖 |
二、H42立式止回閥 應用規范
| 設計與制造 |
GB/T12235 |
| 連接端尺寸 |
結構長度 |
GB/T12221 |
| 法蘭尺寸 |
JB/T79 |
| 檢驗與試驗 |
JB/T9092 |
| 材料 |
碳鋼 |
GB/T12229 |
| 不銹鋼 |
GB/T12230 |
| 合金鋼 |
Q/ZB66 |
| 標志 |
GB/T12220 |
| 供貨 |
JB/T7928 |
三、H42立式止回閥 性能范圍
| 型號 |
公稱
壓力 |
試驗壓力 |
工作溫度(℃) |
| 強度
(水)Mpa |
密封
(水)空氣(Mpa) |
低壓密封
(空氣)Mpa |
| H42W-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
| H42W-25 |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
| H42W-40 |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
四、H42立式止回閥 主要連接尺寸和外型尺寸
| 型號 |
公稱通徑 DN |
尺寸 |
| L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
| H42W-16) |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-14 |
| 20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-14 |
| 25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-14 |
| 32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-18 |
| 40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-18 |
| 50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-18 |
| 65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-18 |
| 80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-18 |
| 100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-18 |
| 125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-18 |
| 150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-23 |
| 200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-23 |
| H42W-25 |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-14 |
| 20 |
150 |
105 |
75 |
55 |
80 |
16 |
4-14 |
| 25 |
160 |
115 |
85 |
65 |
85 |
16 |
4-14 |
| 32 |
180 |
135 |
100 |
78 |
95 |
18 |
8-18 |
| 40 |
200 |
145 |
110 |
85 |
105 |
18 |
8-18 |
| 50 |
230 |
160 |
125 |
100 |
120 |
20 |
8-18 |
| 65 |
290 |
180 |
145 |
120 |
130 |
212 |
8-18 |
| 80 |
310 |
195 |
160 |
135 |
140 |
22 |
8-18 |
| 100 |
350 |
230 |
190 |
160 |
155 |
24 |
8-23 |
| 125 |
400 |
270 |
220 |
188 |
180 |
28 |
8-25 |
| 150 |
480 |
300 |
250 |
218 |
215 |
30 |
8-25 |
| 200 |
600 |
360 |
310 |
278 |
973 |
34 |
12-25 |
