HH47X緩閉止回閥
一、HH47X緩閉止回閥 概述
HH47X緩閉止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。其主要特點：1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4、橡膠緩沖，啟閉平穩，無震動，無噪音。5、比老式止回閥流阻小，有明顯的節能效果。
 |
 |

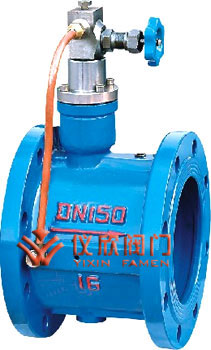

HH47X緩閉止回閥 |
HH47X緩閉止回閥尺寸圖 |
二、HH47X緩閉止回閥 性能規范
| 型 號 |
HH47X-10 HH48X-10 HH49X-10 |
HH47X-16 HH48X-16 HH49X-16 |
| 公稱壓力 |
PN1.0MPa |
PN1.6MPa |
| 公稱通徑 |
DN50～800mm |
DN50～800mm |
| 密封試驗壓力 |
1.1MPa |
1.76MPa |
| 殼體試驗壓力 |
1.5MPa |
2.4MPa |
| 主要零件材料 |
閥 體 |
灰鑄鐵或球墨鑄鐵 |
灰鑄鐵或球墨鑄鐵 |
| 閥瓣 |
鋁青銅 |
鋁青銅 |
| 閥桿 |
不銹鋼 |
不銹鋼 |
| 彈簧 |
不銹鋼 |
不銹鋼 |
| 閥座密封面 |
橡膠 |
橡膠 |
三、HH47X緩閉止回閥 主要外形尺寸
| 公稱通徑DN |
尺寸 |
| mm |
in |
D |
D1 |
D2 |
H |
H1 |
L |
Z-фd |
螺栓 |
| 150 |
6 |
280 |
240 |
210 |
228 |
172 |
210 |
8-ф23 |
8-M20 |
| 200 |
8 |
335 |
295 |
265 |
270 |
210 |
230 |
8-ф23 |
8-M20 |
| 250 |
10 |
390 |
350 |
320 |
305 |
240 |
250 |
12-ф23 |
12-M20 |
| 300 |
12 |
440 |
400 |
368 |
367 |
264 |
270 |
12-ф23 |
12-M20 |
| 350 |
14 |
500 |
460 |
428 |
422 |
294 |
290 |
16-ф23 |
16-M20 |
| 400 |
16 |
565 |
515 |
482 |
462 |
324 |
310 |
16-ф23 |
16-M22 |
| 450 |
18 |
615 |
565 |
532 |
497 |
351 |
330 |
20-ф25 |
20-M22 |
| 500 |
20 |
670 |
620 |
585 |
532 |
379 |
350 |
20-ф25 |
20-M22 |
| 600 |
24 |
780 |
725 |
685 |
607 |
434 |
390 |
20-ф30 |
20-M27 |
| 700 |
28 |
895 |
840 |
800 |
702 |
491 |
430 |
24-ф30 |
24-M27 |
| 800 |
32 |
1010 |
950 |
905 |
792 |
549 |
470 |
24-ф34 |
24-M30 |
